1.概述

随着我国经济的不断发展，对电力需求持续增长。新能源发电在电力系统中占比的逐步提升，电力系统的运行模式发生深刻改变，特别是在西藏、新疆、甘肃、宁夏在新能源高占比、电网相对薄弱的地区，以及依托沙漠、戈壁、荒漠地区建设的新能源大基地送端，面临着多场站短路比过低、宽频震荡、惯量水平低、电压和功角稳定性差等问题。这就需要具有构网能力的光储能设备，提供惯量支撑，改善电网低惯量、弱阻尼的特性。

北京群菱能源科技有限公司专注于新能源检测，群菱专业生产的构网型光储试验平台，具有完全自主知识产权核心技术，各产品技术参数和性能均达国际先进水平，将为支撑我国光储产业可持续发展提供了强有力的构网型光储研究平台和试验手段，将为光储产业健康快速发展保驾护航！

‍2.构网型光储试验平台主要特点‍

l   广泛应用于科研单位、教学机构、高级电工培训中心等场合；

l   可提高新能源发电技术及电力电子与电能变化技术等方面的研究水平，节省成本，缩短研发周期，提高经济效益；

l   采用开放式设计，具有模块化、数字化、开放性等技术特点；

l   用于模拟光伏发电和储能系统，可以并网运行、VSG运行、离网运行；

l   可用于模拟光伏逆变器、储能变流器、电动汽车充电桩、电力电子变压器等多类型装置；

l   可监测系统参数的变化，有效验证构网型光储系统的控制策略和控制算法；

l   具有多种产品典型应用程序包，可方便用户快速搭建不同场景研究试验系统；缩短研发周期，降低研发成本。

l   可分析同步发电机频率和电压调节特性，建立数学模型，进而得出单台构网型PCS的VSG控制框图，建立单台有功小信号模型，并根据国标约束条件，选取合适的控制参数，如惯量J和阻尼D，验证所选参数的合理性。

3.构网型光储试验平台构成

构网型光储试验平台由2部分组成：

1）光储DC/DC；

2）跟网型DC/AC加构网型。构网型光储试验平台采用模块化设计，各个模块之间可以相互贯通，通过不同的拓扑逻辑组成不同的交直流配电网结构。可用于研究和实证各种不同控制策略，模拟多种交直流配电网运行模式，检测各类不同交直流配电网装备及系统。

DC/DC变换器和DC/AC变流器控制芯片基于行业通用平台，双核系统，内核做底层保护，外核预留采样程序、通信程序、PWM程序，其中DC/DC开源双闭环程序高低侧稳压限流，构网DC/AC开源PQ/VF程序，开放VSG参数，可在线调试惯量、阻尼、励磁参数，对构网变流器有深刻了解。

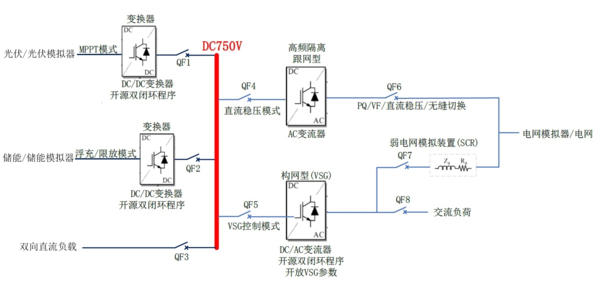

构网型光储试验平台系统结构示意图

表1构网型光储试验平台具备的试验能力

4.构网型光储试验平台配置

北京群菱能源科技有限公司已有15kW和50kW两个标准配置的构网型光伏试验平台。

有需要详细技术方案，请与销售部联络。
